el lantano pertenece a los óxidos de tierras raras y es uno de los productos importantes de las tierras raras ligeras.Debido a sus buenas propiedades físicas y químicas, se ha utilizado ampliamente en campos civiles, militares y de alta tecnología.por ejemplo, la2o se ha desarrollado continuamente en la aplicación de vidrio raro, cerámica, catalizadores, fósforos, láseres, elementos calefactores, materiales de cátodos y contactos eléctricos.El óxido de lantano también puede reducir las emisiones de escape hasta cierto punto, protegiendo así el medio ambiente.Sin embargo, existen pocos estudios sobre nano-lao como aditivo lubricante.En este artículo, las nanopartículas lao se agregan como aditivo al aceite base 500sn para estudiar sus propiedades tribológicas, lo que ampliará aún más el alcance del uso de nanopartículas como aditivos lubricantes y seguirá investigando su mecanismo antidesgaste y antifricción.Importante importancia teórica y práctica.

1.la elección de nanopartículas

los nanopartículas de óxido de lantano Utilizado en este experimento, el diámetro de las partículas nano-lao es de aproximadamente 20-30 nm, la pureza es del 99,99% y se prepara mediante el método sol-gel.sol-gel incluye dos etapas: reacción de hidrólisis y reacción de polimerización.el proceso básico es que el compuesto de metal de tierras raras fácilmente hidrolizado (sal inorgánica o alcóxido de metal de tierras raras) se gelifica gradualmente mediante hidrólisis y policondensación, y luego se seca, sinteriza y otros tratamientos para obtener el material requerido.el medio químico de baja temperatura está en un intervalo de tamaño relativamente pequeño.confección interna y control de la microestructura del material, para que la uniformidad alcance el nivel nanométrico.en comparación con otros métodos de preparación, este método permite sintetizar materiales inorgánicos a baja temperatura, diseñar y controlar la uniformidad y tamaño de partícula de los materiales a nivel molecular, y finalmente obtener nanopartículas de alta pureza.

2.la elección del agente activo y su efecto de dispersión

Para disolver completamente las nanopartículas en el aceite lubricante, adoptamos un método de modificación de la superficie.Hay muchas formas de modificar la superficie de las nanopartículas, pero el método más utilizado y más conveniente es utilizar tensioactivos para modificar la superficie de las nanopartículas para reducir la energía superficial de las nanopartículas, de modo que las nanopartículas se puedan dispersar uniformemente en el medio..En este documento, se utilizan tween 60, span 20, span 80 y poliéter para mezclar de acuerdo con la relación de masa de 2: 1: 1: 3.de acuerdo con la teoría del equilibrio hidrófilo-lipófilo (hlb), si los tres agentes activos los valores de hlb son HLB1, hlb2 y hlb3 respectivamente, y la relación de la mezcla es a: b: c, entonces

el valor de hlb del agente activo mixto se puede calcular mediante la siguiente fórmula: hlb =.se sabe que los valores de hlb de tween 60, span 20, span 80 y poliéter son respectivamente: 14.9, 8.6, 4.3 y 9.5, luego de acuerdo con la fórmula anterior, podemos calcular eso, mezclando el último valor de hlb es: hlb = = 10.2.según la bibliografía, si el valor de hlb está entre 10 y 13, el agente activo es una dispersión en agua de translúcida a transparente.el valor de hlb del aceite mecánico también está entre 10-13.

3.propiedades tribológicas de los lubricantes que contienen nanopartículas

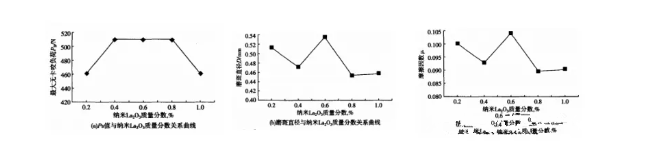

La figura 1 muestra las propiedades tribológicas de los lubricantes que contienen nano la2o3 .Se puede ver en la figura 1 que cuando el aceite base 500sn (el valor de p es 362N, el diámetro de la cicatriz de desgaste d es 0.720 mm, el factor de fricción Î es 0.1240) se agrega con partículas nano-la2o3, como la fracción de masa de nanopartículas.aumenta, el valor de pb aumenta.cuando la fracción de masa es de 0,4% a 0,8%, se alcanza el valor máximo de 510n.cuando el contenido es superior al 0,8%, el valor de pb disminuye.el diámetro de la cicatriz de desgaste d y el factor de fricción μ alcanzan el valor mínimo de 0.454 mm y 0.0881 cuando la fracción de masa es 0.8%.muestra que la adición de partículas nano-la2o3 en el aceite base 500sn puede mejorar el rendimiento antidesgaste y antifricción del aceite lubricante, y la mejor cantidad de adición es 0,8%.en comparación con el aceite base 500sn, su valor p aumenta en un 40,8%, el diámetro de la marca de desgaste se reduce en un 36,9% y el factor de fricción se reduce en un 29%.

4.análisis del mecanismo de nanopartículas de óxido de lantano como aditivos lubricantes

(1) mecanismo de pulido. partículas nano la2o3 puede jugar un efecto de "micro pulido" en la superficie del par de fricción, haciendo que la superficie de fricción sea más suave y reduciendo la fricción.

(2) mecanismo rodante.en la superficie del par de fricción, las partículas nano-la2o3 actúan como un "micro-rodamiento" para reducir la fricción y mejorar la capacidad de carga.

(3) mecanismo de reparación.Las partículas nano la2o3 pueden llenar los hoyos y desempeñar un papel en el llenado y la reparación.

(4) mecanismo de formación de película.Bajo la acción de la tensión de compresión por fricción, las partículas nano-la2o3 altamente activas tienen una fuerte adsorción de partículas para formar una película protectora que puede proteger la superficie de fricción.

sat nano es uno de los mejores proveedores de polvo de nanopolvo de óxido de lantano la2o3 en China, podemos suministrar 50nm, 100nm, si tiene alguna consulta, no dude en contactarnos en admin @ satnano.com
